چگونه رنج مناسب مانومتر را انتخاب کنیم؟
چگونه رنج مناسب مانومتر را انتخاب کنیم؟ راهنمای کامل انتخاب بازه فشار
در بسیاری از پروژههای صنعتی و تأسیساتی، انتخاب مانومتر مناسب تنها به جنس بدنه، قطر صفحه یا نوع اتصال محدود نمیشود. یکی از مهمترین پارامترهایی که تأثیر مستقیمی بر دقت اندازهگیری، طول عمر تجهیز و ایمنی سیستم دارد، انتخاب صحیح رنج یا بازه اندازهگیری مانومتر است. با وجود اهمیت این موضوع، بسیاری از افراد هنگام خرید تنها به فشار کاری سیستم توجه میکنند و مانومتری را انتخاب میکنند که حداکثر مقدار آن دقیقاً برابر با فشار کاری باشد. این تصمیم در بسیاری از موارد باعث کاهش دقت اندازهگیری، استهلاک زودهنگام مکانیزم داخلی و حتی خرابی مانومتر میشود.
انتخاب رنج مناسب باعث میشود عقربه مانومتر در بهترین محدوده عملکرد خود قرار گیرد و فشار سیستم با دقت بیشتری نمایش داده شود. علاوه بر این، فشارهای لحظهای، نوسانات سیستم و شوکهای فشاری نیز آسیب کمتری به تجهیز وارد میکنند و عمر مفید آن افزایش مییابد.
رنج مانومتر چیست؟
رنج یا محدوده اندازهگیری مانومتر، بازهای از فشار است که دستگاه قادر به اندازهگیری آن است. این بازه معمولاً روی صفحه مانومتر درج میشود و بسته به نوع کاربرد میتواند از فشارهای بسیار پایین مانند چند میلیبار تا فشارهای بسیار بالا مانند ۶۰۰ بار یا بیشتر متغیر باشد.
قطر صفحه مانومتر معمولاً بین ۴۰ تا ۲۵۰ میلیمتر متغیر است. برای کاربردهایی که نیاز به خوانش دقیق از فاصله دور دارند (مانند تابلوهای کنترل مرکزی)، قطرهای بزرگتر مانند ۱۰۰ یا ۱۵۰ میلیمتر توصیه میشود.
برای مثال، اگر روی صفحه یک مانومتر عدد ۰ تا ۱۰ بار درج شده باشد، به این معنی است که دستگاه میتواند فشارهای بین صفر تا ۱۰ بار را اندازهگیری کند. انتخاب این بازه باید بر اساس فشار واقعی سیستم و شرایط کاری انجام شود، نه صرفاً بر اساس حداکثر فشار قابل تحمل تجهیزات.
چرا انتخاب رنج مناسب اهمیت دارد؟
استفاده از مانومتری که رنج آن متناسب با فشار کاری نباشد، علاوه بر کاهش دقت اندازهگیری، میتواند باعث افزایش هزینههای تعمیر و نگهداری شود. اگر فشار کاری سیستم همواره نزدیک به انتهای مقیاس مانومتر باشد، قطعات داخلی تحت تنش بیشتری قرار میگیرند و احتمال خرابی افزایش مییابد.
از طرف دیگر، اگر رنج مانومتر بسیار بزرگتر از فشار واقعی سیستم انتخاب شود، عقربه تنها بخش کوچکی از صفحه را طی میکند و خواندن دقیق فشار دشوارتر خواهد شد. در نتیجه، اپراتور ممکن است تغییرات جزئی فشار را بهدرستی تشخیص ندهد.
به همین دلیل، انتخاب رنج مناسب یکی از اصول اساسی در طراحی و بهرهبرداری از سیستمهای اندازهگیری فشار به شمار میرود و باید با در نظر گرفتن فشار کاری، نوسانات احتمالی، نوع سیال و شرایط محیطی انجام شود.
چرا انتخاب رنج نامناسب خطرناک و پرهزینه است؟
پیش از پرداختن به روش صحیح انتخاب رنج، بهتر است بدانیم چرا این موضوع تا این حد اهمیت دارد. دو حالت اصلی خطا در انتخاب رنج وجود دارد که هرکدام پیامدهای خاص خود را دارند.
حالت اول: انتخاب رنج بیش از حد بزرگ
اگر رنج مانومتر بسیار بزرگتر از فشار واقعی کار انتخاب شود، عقربه در بخش کوچکی از ابتدای صفحه حرکت میکند. در این حالت:
- دقت خواندن فشار بهشدت کاهش مییابد، زیرا فاصله بین خطوط مدرج در آن ناحیه کوچک است و خطای انسانی در خواندن افزایش مییابد.
- تشخیص نوسانات جزئی فشار که میتواند نشانه اولیه یک مشکل باشد (مانند نشتی یا گرفتگی) عملاً غیرممکن میشود.
- در برخی موارد، مکانیزم داخلی بوردون تیوب که برای فشارهای بالا طراحی شده، نسبت به تغییرات کوچک فشار حساسیت کافی نداشته و پاسخدهی کندتری دارد.
حالت دوم: انتخاب رنج بیش از حد کوچک
این حالت خطرناکتر است. اگر فشار سیستم به مرز بالایی رنج مانومتر نزدیک شود یا آن را رد کند:
- لوله بوردون تحت تنش مکانیکی مداوم قرار میگیرد و دچار خستگی فلزی (Fatigue) میشود.
- خاصیت ارتجاعی لوله بهمرور از بین میرود و مانومتر پس از افت فشار به نقطه صفر واقعی باز نمیگردد؛ پدیدهای که در اصطلاح فنی «دریفت صفر» یا Zero Drift نامیده میشود.
- در شرایط بحرانی، فشار ناگهانی یا ضربه فشاری (Pressure Spike) میتواند باعث پارگی لوله بوردون و پرتاب صفحه شیشهای یا پلاستیکی مانومتر شود که خطر جدی برای اپراتور ایجاد میکند.
- در سیستمهایی با فشار پالسی یا نوسانی (مانند خروجی کمپرسورها و پمپهای رفتوبرگشتی)، عمر مفید دستگاه به شدت کاهش مییابد.
به همین دلیل، انتخاب رنج مانومتر یک تصمیم فنی حسابشده است، نه یک انتخاب سلیقهای.

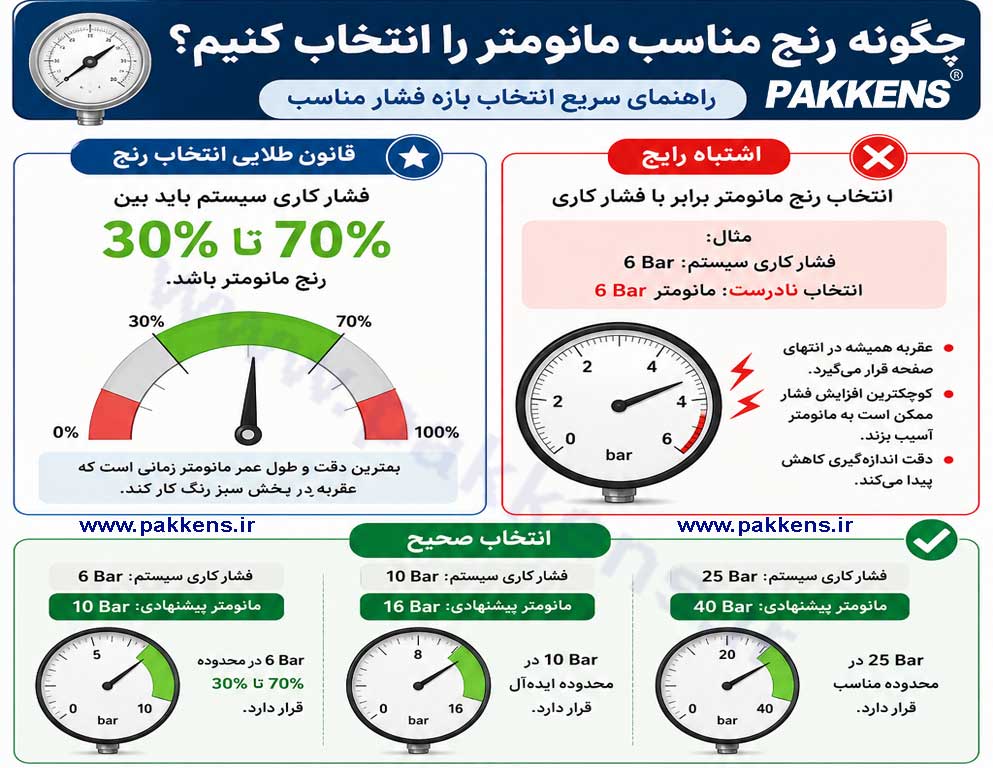

قانون طلایی انتخاب رنج مانومتر
اکثر استانداردهای بینالمللی از جمله استاندارد معتبر ASME B40.100 (که مرجع اصلی ساخت و کاربرد فشارسنجهای صنعتی در آمریکا و مورد استفاده گسترده در سراسر جهان است) یک قاعده کلی و بسیار مهم را توصیه میکنند که به «قانون ۵۰ درصد» یا Half-Scale Rule معروف است:
فشار کاری نرمال (Normal Operating Pressure) سیستم باید در حدود ۵۰ درصد از انتهای رنج مانومتر قرار گیرد.
قانون 50 درصد
به بیان ساده، اگر فشار کاری معمول خط لوله شما ۵۰ بار است، بهترین انتخاب مانومتری با رنج ۰ تا ۱۰۰ بار خواهد بود، نه مانومتر ۰ تا ۶۰ بار و نه مانومتر ۰ تا ۲۰۰ بار.
حداکثر مجاز: قانون ۷۵ درصد
- بیشترین دقت خوانش: در ناحیه میانی صفحه، معمولاً فاصله بین خطوط مدرج بهینهترین حالت را دارد و خواندن اعداد اعشاری و جزئی راحتتر انجام میشود.
- حداکثر عمر مکانیکی: لوله بوردون در نیمه ظرفیت خود، کمترین میزان خستگی فلزی را تجربه میکند و میتواند نوسانات طبیعی فشار را بدون آسیب تحمل کند.
- فضای کافی برای نوسانات و اسپایکهای فشاری: حتی اگر فشار سیستم بهطور موقت افزایش یابد (مثلاً هنگام راهاندازی یا بسته شدن ناگهانی شیر)، فضای کافی تا انتهای رنج وجود دارد تا مانومتر آسیب نبیند.
قرار گرفتن عقربه در میانه صفحه چند مزیت مهم دارد:
علاوه بر قانون ۵۰ درصد برای فشار نرمال کاری، یک قانون تکمیلی نیز وجود دارد: فشار کاری در بدترین حالت (Maximum Operating Pressure) هرگز قانون 50 درصدنباید از ۷۵ درصد انتهای رنج مانومتر فراتر رود. این یعنی حتی در شرایط اوج فشار سیستم، عقربه نباید به ربع پایانی صفحه برسد.
اگر فشار سیستم بهطور مکرر به بالای ۷۵ درصد رنج نزدیک شود، باید مانومتر با رنج بزرگتر انتخاب کرد، حتی اگر این موضوع باعث شود فشار نرمال کاری از ۵۰ درصد کمتر قرار گیرد.
حداکثر مجاز: قانون ۷۵ درصد
از سوی دیگر، فشار کاری نباید کمتر از ۲۵ درصد ابتدای رنج مانومتر باشد؛ در غیر این صورت دقت اندازهگیری به شدت افت میکند و ممکن است تغییرات جزئی فشار قابل تشخیص نباشند.
بنابراین میتوان گفت محدوده ایدهآل کارکرد مانومتر بین ۲۵ تا ۷۵ درصد رنج آن است و نقطه طلایی، ۵۰ درصد است.
فرمول عملی محاسبه رنج مناسب
برای انتخاب رنج مناسب مانومتر میتوان از فرمول ساده زیر استفاده کرد:
رنج پیشنهادی مانومتر = فشار کاری نرمال سیستم × ۲
پس از محاسبه این عدد، باید نزدیکترین رنج استاندارد موجود در بازار (که در ادامه فهرست میشود) را انتخاب کرد.
مثال محاسباتی ۱
فرض کنید فشار کاری نرمال یک خط هوای فشرده ۶ بار است.
رنج پیشنهادی = ۶ × ۲ = ۱۲ بار
نزدیکترین رنج استاندارد به این عدد، مانومتر ۰ تا ۱۶ بار خواهد بود که در آن فشار ۶ بار تقریباً ۳۷ درصد از رنج را اشغال میکند و کاملاً در محدوده مجاز (۲۵ تا ۷۵ درصد) قرار میگیرد.
مثال محاسباتی ۲
فشار کاری یک دیگ بخار صنعتی ۱۵ بار و حداکثر فشار احتمالی در شرایط اضطراری ۱۹ بار است.
رنج پیشنهادی اولیه = ۱۵ × ۲ = ۳۰ بار
بررسی شرط ۷۵ درصد: ۱۹ بار باید کمتر از ۷۵ درصد رنج باشد یعنی رنج باید حداقل ۲۵٫۳ بار باشد. عدد ۳۰ بار این شرط را نیز برآورده میکند، بنابراین مانومتر با رنج ۰ تا ۳۰ بار انتخاب مناسبی خواهد بود.
اهمیت نوع فشار: استاتیک، دینامیک و پالسی
انتخاب رنج تنها به عدد فشار کاری محدود نمیشود؛ نوع رفتار فشار در طول زمان نیز نقش تعیینکنندهای دارد.
فشار استاتیک (Static Pressure)
در سیستمهایی که فشار تقریباً ثابت و بدون نوسان است (مانند مخازن ذخیرهسازی)، همان قانون ۵۰ درصد بهخوبی جواب میدهد و نیازی به ضریب اطمینان اضافی نیست.
فشار دینامیک و پالسی (Pulsating Pressure)
در سیستمهایی که فشار بهطور مداوم نوسان میکند، مانند خروجی کمپرسورهای پیستونی، پمپهای دیافراگمی یا خطوطی که شیرهای برقی بهسرعت باز و بسته میشوند، فشار لحظهای میتواند بهطور موقت و ناگهانی چند برابر فشار متوسط شود. در این شرایط:
- توصیه میشود رنج مانومتر بزرگتر از حالت معمول انتخاب شود، معمولاً با ضریب اطمینان بیشتر از ۲ برابر فشار متوسط.
- استفاده از مانومترهای پرشده با گلیسیرین یا روغن سیلیکون (Liquid-Filled Gauges) بهشدت توصیه میشود، زیرا این مایع اثر میرایی (Damping) روی نوسانات عقربه ایجاد کرده و از خستگی مکانیکی زودرس مکانیزم داخلی جلوگیری میکند.
- در موارد شدید، استفاده از میراگر فشار (Snubber یا Pulsation Dampener) در مسیر اتصال مانومتر به خط، پیش از رسیدن سیال به دستگاه، توصیه میشود.
ضربه فشاری (Pressure Spike / Water Hammer)
در سیستمهایی که احتمال بروز ضربه قوچ (Water Hammer) وجود دارد، مانند بسته شدن ناگهانی شیرهای بزرگ در خطوط آب، فشار لحظهای میتواند به چندین برابر فشار نرمال برسد. در چنین سیستمهایی باید علاوه بر انتخاب رنج بزرگتر، از تجهیزات محافظتی مانند میراگر ضربه فشاری نیز استفاده کرد.
چگونه رنج مناسب مانومتر را انتخاب کنیم؟
انتخاب بازه اندازهگیری تنها بر اساس فشار کاری انجام نمیشود. پیش از خرید باید عوامل مختلفی بررسی شوند تا مانومتر در طولانیمدت عملکرد دقیق و پایداری داشته باشد.
۱. فشار کاری سیستم
اولین و مهمترین معیار، فشار واقعی سیستم در شرایط عادی است. این مقدار معمولاً توسط سازنده تجهیزات یا در نقشههای فنی مشخص میشود.
۲. نوسانات فشار
در بسیاری از سیستمها، فشار ثابت نیست و هنگام روشن یا خاموش شدن پمپ، باز و بسته شدن شیرها یا تغییر بار، افزایش و کاهش پیدا میکند. در چنین شرایطی بهتر است رنج مانومتر کمی بالاتر انتخاب شود تا شوکهای فشاری به دستگاه آسیب نزنند.
۳. نوع سیال
اندازهگیری فشار آب، روغن، بخار، گاز یا مواد شیمیایی ممکن است شرایط متفاوتی ایجاد کند. برای برخی سیالات علاوه بر انتخاب رنج مناسب، استفاده از مانومتر استیل یا سیل دیافراگمی نیز توصیه میشود.
۴. دمای کاری
در دماهای بالا یا پایین، عملکرد برخی تجهیزات اندازهگیری تغییر میکند. اگر سیستم در شرایط دمایی خاص کار میکند، باید این موضوع نیز هنگام انتخاب مانومتر در نظر گرفته شود.
انتخاب رنج مانومتر برای کاربردهای مختلف
سیستمهای آبرسانی و پمپ آب
در سیستمهای آبرسانی ساختمانها و ایستگاههای پمپاژ، فشار کاری معمولاً بین ۲ تا ۶ بار است. در این شرایط، مانومترهای با رنج ۰ تا ۶ بار یا ۰ تا ۱۰ بار بیشترین کاربرد را دارند. اگر احتمال ضربه قوچ یا نوسانات فشار وجود داشته باشد، مدل ۱۰ بار انتخاب مطمئنتری خواهد بود.
کمپرسورهای هوا
کمپرسورهای صنعتی معمولاً در محدوده ۸ تا ۱۰ بار کار میکنند. برای این تجهیزات، بسته به فشار واقعی سیستم، استفاده از مانومترهای ۰ تا ۱۶ بار یا ۰ تا ۲۵ بار رایج است تا علاوه بر دقت مناسب، در برابر افزایش فشارهای لحظهای نیز مقاومت کافی وجود داشته باشد.
سیستمهای هیدرولیک
در مدارهای هیدرولیک فشارها بسیار بالاتر هستند و ممکن است به ۱۰۰، ۲۵۰ یا حتی ۴۰۰ بار برسند. در این کاربردها، انتخاب رنج مناسب اهمیت دوچندانی دارد؛ زیرا فشارهای لحظهای میتوانند بهسرعت باعث آسیب دیدن مانومتر شوند. به همین دلیل معمولاً از مانومترهای روغنی با رنج متناسب و ضریب اطمینان کافی استفاده میشود.

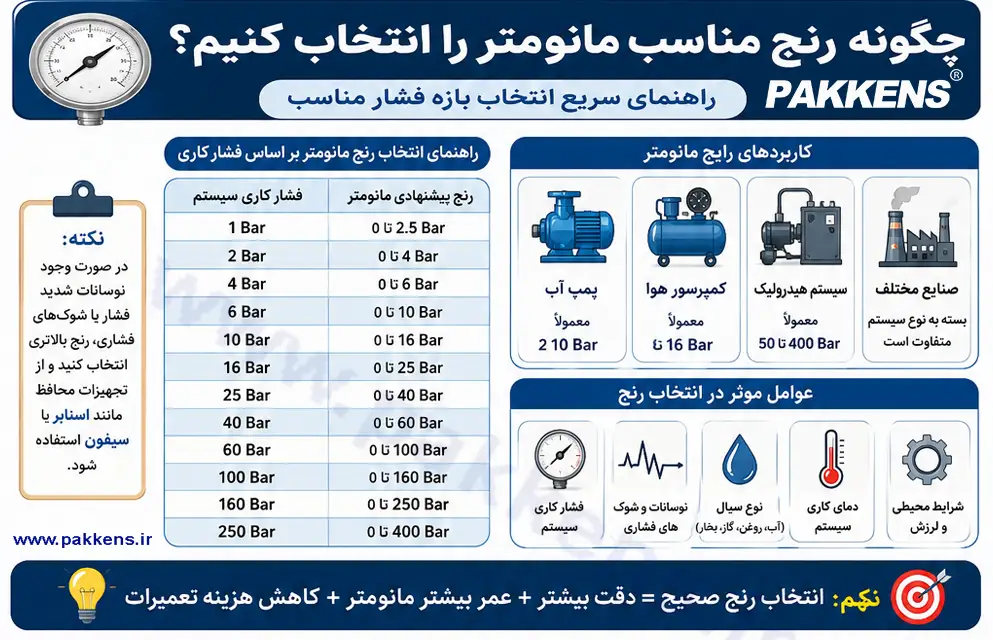

جدول انتخاب رنج مانومتر بر اساس فشار کاری
یکی از سادهترین روشها برای انتخاب صحیح مانومتر، در نظر گرفتن فشار کاری سیستم و انتخاب رنجی است که فشار معمول در محدوده میانی صفحه قرار بگیرد. جدول زیر میتواند به عنوان یک راهنمای اولیه مورد استفاده قرار گیرد.
فشار کاری سیستم| رنج پیشنهادی مانومتر
| فشار کاری سیستم | رنج پیشنهادی مانومتر |
|---|---|
| 1 بار | 0 تا 2.5 بار |
| 2 بار | 0 تا 4 بار |
| 4 بار | 0 تا 6 بار |
| 6 بار | 0 تا 10 بار |
| 10 بار | 0 تا 16 بار |
| 16 بار | 0 تا 25 بار |
| 25 بار | 0 تا 40 بار |
| 40 بار | 0 تا 60 بار |
| 60 بار | 0 تا 100 بار |
| 100 بار | 0 تا 160 بار |
| 160 بار | 0 تا 250 بار |
| 250 بار | 0 تا 400 بار |
«نکته: این جدول یک راهنمای عمومی است. در صورت وجود نوسانات شدید فشار، ضربه قوچ یا شوکهای فشاری، ممکن است لازم باشد رنج بالاتری انتخاب شود یا از تجهیزات محافظ مانند اسنابر (Snubber) یا سیفون استفاده شود.»
اشتباهات رایج در انتخاب رنج مانومتر
انتخاب رنج دقیقاً برابر با فشار کاری
این رایجترین اشتباه است. در این حالت عقربه دائماً نزدیک انتهای صفحه قرار میگیرد و کوچکترین افزایش فشار میتواند باعث آسیب به مکانیزم داخلی مانومتر شود.
انتخاب رنج بسیار بزرگ
برخی تصور میکنند هرچه رنج بالاتر باشد، مانومتر بهتر است؛ در حالی که اگر اختلاف زیادی بین فشار کاری و رنج انتخابی وجود داشته باشد، دقت خواندن کاهش پیدا میکند و تغییرات جزئی فشار قابل تشخیص نخواهد بود.
نادیده گرفتن نوسانات فشار
در بسیاری از خطوط تولید، فشار ثابت نیست. روشن و خاموش شدن پمپ، عملکرد کمپرسور یا باز و بسته شدن شیرها میتواند باعث ایجاد شوکهای لحظهای شود. اگر این موضوع در انتخاب رنج لحاظ نشود، عمر مانومتر کاهش پیدا خواهد کرد.
انتخاب مانومتر نامناسب برای شرایط محیطی
رنج مناسب تنها یکی از معیارهای انتخاب است. در محیطهای دارای لرزش، بهتر است از مانومتر روغنی استفاده شود و در محیطهای خورنده نیز مانومتر استیل گزینه مناسبتری خواهد بود.
سوالات متداول
آیا میتوان از مانومتر با رنج بالاتر استفاده کرد؟
بله، اما نباید اختلاف رنج با فشار کاری بیش از حد زیاد باشد؛ زیرا دقت نمایش کاهش پیدا میکند. بهترین حالت زمانی است که فشار کاری در بخش میانی صفحه قرار داشته باشد.
اگر فشار سیستم نوسان داشته باشد چه باید کرد؟
در این شرایط بهتر است علاوه بر انتخاب رنج مناسب، از مانومتر روغنی استفاده شود. در سیستمهایی که شوکهای شدید فشار وجود دارد، استفاده از تجهیزات محافظ مانند اسنابر نیز توصیه میشود.
آیا همیشه باید مانومتر با رنج بالاتر انتخاب شود؟
خیر. انتخاب رنج بیش از اندازه بزرگ، دقت اندازهگیری را کاهش میدهد. هدف، انتخاب رنجی است که هم از مانومتر محافظت کند و هم خواندن فشار را آسان و دقیق نگه دارد.
جمعبندی
انتخاب رنج مناسب مانومتر یکی از مهمترین عوامل در عملکرد صحیح سیستمهای اندازهگیری فشار است. رنج انتخابی باید به گونهای باشد که فشار کاری در محدوده مناسب صفحه قرار گیرد و در عین حال فضای کافی برای تحمل نوسانات احتمالی نیز وجود داشته باشد.
علاوه بر فشار کاری، عواملی مانند نوع سیال، شرایط محیطی، دمای کار، میزان لرزش، نوع اتصال و جنس بدنه نیز در انتخاب مانومتر مناسب نقش مهمی دارند. اگر این موارد بهدرستی بررسی شوند، مانومتر دقت بالاتری خواهد داشت، عمر مفید آن افزایش مییابد و هزینههای تعمیر و نگهداری تجهیزات نیز کاهش پیدا میکند.
اگر برای انتخاب رنج مناسب مانومتر یا انتخاب مدل متناسب با نیاز صنعتی خود به راهنمایی نیاز دارید، میتوانید مشخصات فنی سیستم را بررسی کرده و بر اساس فشار کاری، نوع سیال و شرایط بهرهبرداری، مناسبترین مانومتر را انتخاب کنید تا از عملکرد دقیق و مطمئن تجهیزات خود اطمینان داشته باشید.
