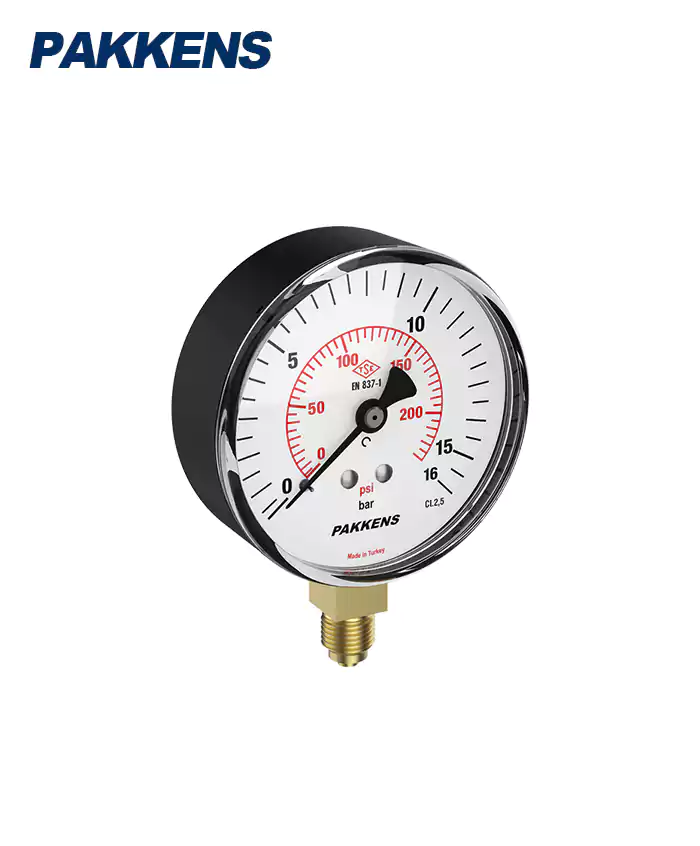

کاربرد مانومتر صفحه 10 خشک عمودی
- در مواردی که به دقت بالایی نیاز نیست استفاده می شود.
- برای اندازه گیری مایع و گازهایی که برای آلیاژهای مس مناسب هستند استفاده می شود.
- انواع پر از مایع با فشار نبض یا محیط لرزشی استفاده می شود.
- بخش صنعت: فن آوری های تصفیه آب، ساخت ماشین آلات، گرمایش، تهویه، تهویه هوا (HVAC)، پمپ ها، کمپرسورها و هیدرولیک ، پنوماتیک
|
ویژگی های مانومتر صفحه 10 سانت خشک عمودی |
|
| نهایتا + 60 درجه | دمای مایع |
| 75% توان تعریف شده | حداکثر فشار عملیاتی |
| EN 837 - 1 | استاندارد |
|
کلاس 2.5 |
طبقه بندی دقت بر اساس کلاس |
|
از - 20 تا + 60 درجه سانتی گراد |
دمای محیط |
| IP41 | کلاس حفاظتی |
| 10 هرتز - 150 هرتز اکتاو / دقیقه / 3 محور | تست لرزش مکانیکی |
| 15 گرم | تست بار شوک مکانیکی |
| Between 0,1 x PN and 0,75 x PN | محدوده عملیاتی بهینه |
|
≤40 bar PN x 1.25 |
فشار بیش از حد |
| از - 40 تا + 70 درجه سانتیگراد | دمای ذخیره سازی |
|
مشخصات مانومتر صفحه 10 سانتی خشک |
|
| اتصال از زیر | نوع نصب |
| بار | واحد مقیاس |
|
0/2,5 · 0/4 · 0/6 · 0/10 · 0/16 · 0/25 · 0/40 · 0/60 · 0/100 · 0/160 · 0/250 · 0 - 315 · 0/400 · 0/600 |
محدوده مقیاس PN |
| استیل | بدنه |
| شیشه | طلق جلویی |
| آلومینیوم | صفحه شماره |
| آلومینیوم | عقربه |
ابعاد و اندازه مانومتر صفحه 10 سانتی خشک
ابعاد و اندازه مانومتر صفحه 10 سانتی خشک
| Size | D1 | D2 | B1 | B2 | H | G | SW |
| 100mm | 100 | 98.5 | 32.5 | - | 84 | 1/2" | 22 |
| 98.8mm | 98.8 | 98.5 | 32 | - | 84 | 1/2" | 22 |
