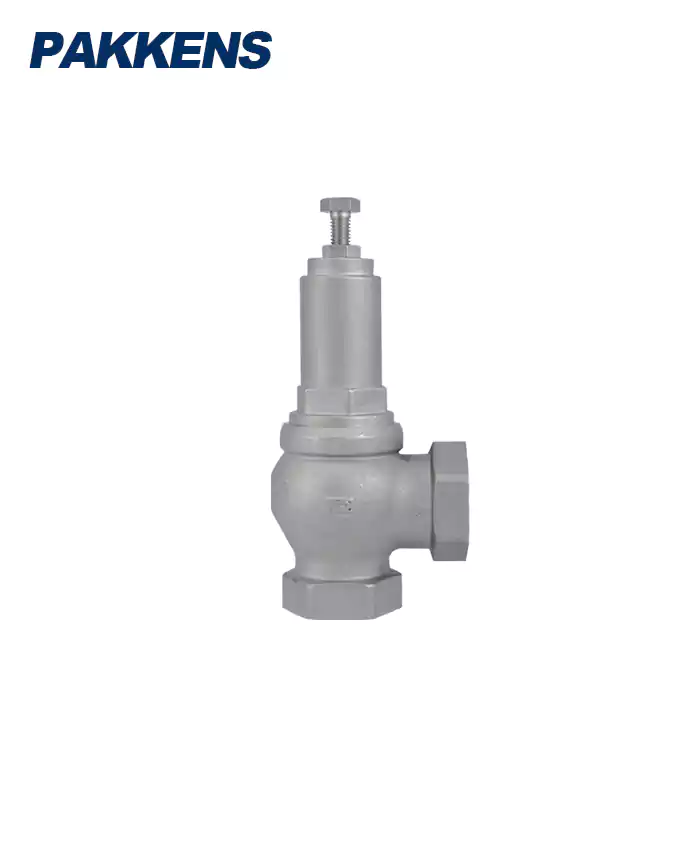

شیر اطمینان بخار Safety Valves for Steam
- شیرهای اطمینان بخار پکنز وسیله ای است که از فشار اضافی محافظت می کند. این طرح برای استفاده در زیر بخار مناسب است.
- شیرهای اطمینان بخار پکنز توسط کاربر نهایی می توانند روی فشاری بین 2 تا 12 بار تنظیم شوند.
شير اطمينان پکنز Safety Valves for Steam یک نمونه از شیر ایمنی یک دریچه تخلیه فشار (PRV) است که به طور خودکار ماده ای را از دیگ بخار، مخزن فشار یا سیستم دیگر آزاد می کند، زمانی که فشار یا دمای بیش از حد از پیش تعیین شده است. دریچه ها نوع خاصی از شیر ایمنی فشار هستند.
|
ویژگی های شیر اطمینان بخار |
|
| 2-12 بار | فشار کاری |
| 200 درجه سانتیگراد | دمای کاری |
| -20 تا 60 درجه سانتیگراد | دمای محیط |
| CE0036 | استاندارد |
|
مشخصات شیر اطمینان بخار |
|
| استیل | واشر ها |
| استیل | جنس اتصالات |
|
1/2" . 3/4" . 1" . 1 1/4". 1/5" . 2" |
کانکشن ورودی |
|
1/2 " |
کانکشن خروجی |
|
جدول ابعاد اسنابر |
|||||||
| D1 | D2 | L | H | E | AA1 | AA2 | AA3 |
| 1/2" | 1/2" | 110 | 30 | 35 | 26 | 26 | 13 |
| 3/4" | 3/4" | 112 | 32 | 40 | 32 | 31 | 13 |
| 1" | 1" | 131 | 40 | 47 | 40 | 39 | 13 |
| 1 1/4" | 1 1/4" | 154 | 44 | 56 | 49 | 49 | 17 |
| 1 1/2" | 1 1/2" | 177 | 47 | 62 | 56 | 56 | 19 |
| 2" | 2" | 200 | 75 | 75 | 72 | 72 | 19 |
ابعاد و اندازه شیر اطمینان بخار
